Билетная с шлагбаумом
Стойка выдаёт билет, касса принимает оплату, выездная стойка проверяет право на выезд. Подходит для разовых посетителей и сложных вложенных зон.
Нужны: стойки, билеты, касса, шлагбаумы, петли, сервер.Инженерная энциклопедия
Из чего состоит парковочная система
Не список коробок, а связанный контур: автомобиль нужно обнаружить, идентифицировать, безопасно пропустить, учесть время и зоны, принять оплату и сохранить доказательства каждого события.
Главный принцип
Каждый проезд — цепочка подтверждённых событий
Открыть шлагбаум — лишь одно действие. Система должна понимать, кто и на каком автомобиле приехал, имеет ли право на въезд, где находится, оплатил ли пребывание и можно ли безопасно выпустить его с территории.
- 01ОбнаружитьПетля, радар или камера фиксируют автомобиль.
- 02ИдентифицироватьГРЗ, билет, карта, QR, UHF-метка или пропуск.
- 03Проверить правоТариф, расписание, зона, anti-passback, стоп-лист.
- 04Пропустить безопасноКонтроллер управляет барьером и контролирует створ.
- 05ЗафиксироватьВремя, фото, номер, состояние устройств и действия оператора.
Архитектуры
Один объект — разные способы организации проезда
Конфигурацию выбирают по потоку, риску потери выручки, требованиям безопасности, составу пользователей и допустимому времени обслуживания.
Безбилетная с барьером
Камера распознаёт номер, сервер ведёт виртуальный билет. На стойке может остаться только вызов оператора для исключений.
Нужны: LPR, контроллер, барьер, связь с оператором, резервный сценарий.Номер + билет
Два идентификатора связываются в одну сессию. Билет страхует ошибки распознавания, ГРЗ ускоряет проезд и защищает от передачи билета.
Нужны: оборудование обеих схем и правила разрешения конфликтов.Без шлагбаумов
Автомобили не останавливаются. Камеры формируют сессию, оплата и контроль задолженности происходят в цифровом контуре.
Нужны: дублированное LPR, обзорное видео, связь, биллинг и юридическая модель взыскания.Двойной рубеж
Вторая преграда открывается после закрытия первой и подтверждения одного автомобиля в межшлюзовой зоне. Для контроля «паровозов» и режимных объектов.
Нужны: два барьера, 3–4 датчика, interlock-контроллер, светофоры, аварийный сценарий.Справочник элементов
Оборудование парковки и его роль
Количество определяется не площадью парковки, а числом полос, режимами доступа, пиковым потоком, зонами, способами оплаты и отказоустойчивостью.
А / ядро
Управление, данные и рабочее место
A.01
Сервер парковочной системы
Хранит пользователей, тарифы, сессии, права доступа, журнал событий и состояние оборудования. Координирует точки въезда, оплаты и выезда.
- Нужен всегда
- Да, но полевые устройства должны иметь автономную логику на случай потери связи.
- Зависимости
- База данных, резервное копирование, точное время, ИБП, сеть, мониторинг.
- При отказе
- Проезды переходят в заранее определённый локальный режим; события накапливаются и синхронизируются после восстановления.
A.02
Платформа управления и мнемосхема
Показывает объект как систему: проезды, занятость, тревоги, связь с устройствами и действия оператора. CShark добавляет навигацию, видеоаналитику, поиск автомобиля и интеграцию разнородного оборудования.
- Нужна когда
- Больше одного проезда, есть вложенные зоны, несколько брендов или круглосуточный пост управления.
- Зависимости
- Протоколы/API оборудования, видеопотоки, роли операторов, журналирование.
A.03–A.06
Сеть, точное время, ИБП и рабочее место
Коммутаторы и линии связи соединяют узлы; NTP/PTP удерживает единую временную шкалу; ИБП завершает транзакции при просадке питания; рабочее место даёт оператору подтверждённые, а не разрозненные сигналы.
- Критично
- Разнести технологическую сеть, ограничить доступ, резервировать центральные узлы и питание, контролировать дрейф часов.
- Не заменяет
- «Облачность» не отменяет локальную автоматику и безопасный режим при потере внешнего канала.
B / полоса
Въезд, выезд и физическое управление
B.01
Стойка въезда
Обслуживает водителя на высоте окна: выдаёт билет или считывает QR/карту, показывает инструкцию, вызывает оператора и передаёт контроллеру запрос на проезд.
- Может быть без билета
- Да. В безбилетной схеме остаются экран, считыватель и экстренная связь; при полностью free-flow стойка не нужна.
- Зависимости
- Датчик присутствия, контроллер полосы, связь, принтер/считыватель, шлагбаум или ворота.
B.02
Шлагбаум
Физически дозирует поток, но не принимает решение о доступе. Скорость, ресурс, длина стрелы и безопасность подбираются под геометрию и реальную интенсивность полосы.
- Не нужен
- В free-flow и некоторых открытых городских парковках, где контроль строится на распознавании и постоплате.
- Обязательные связи
- Контроллер, петля безопасности или радар, фотоэлементы, заземление, ручной и пожарный режим.
B.03
Шлюз: два последовательных барьера
Изолирует один автомобиль и не позволяет второй машине пройти «паровозом». Interlock-логика запрещает открытие второго рубежа, пока первый не закрыт и зона не проверена.
- Нужен когда
- Высок риск передачи идентификатора, режимный объект, досмотр или разделение внешней и внутренней территории.
- Зависимости
- Минимум два барьера, датчики каждой зоны, светофоры, LPR/идентификатор, аварийная связь и сценарий эвакуации.
B.04–B.07
Ворота, болларды, дорожные блокираторы и ограждения

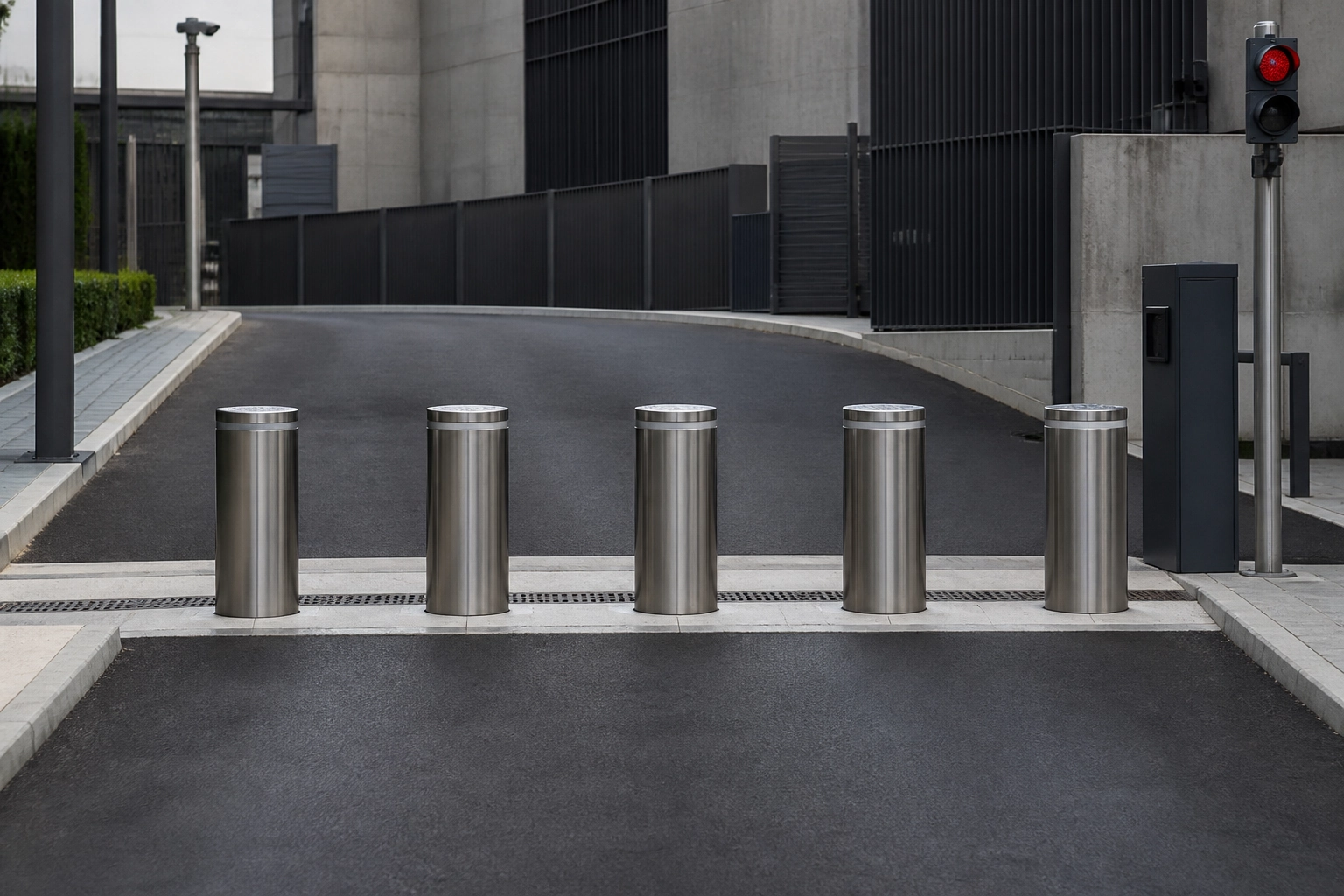

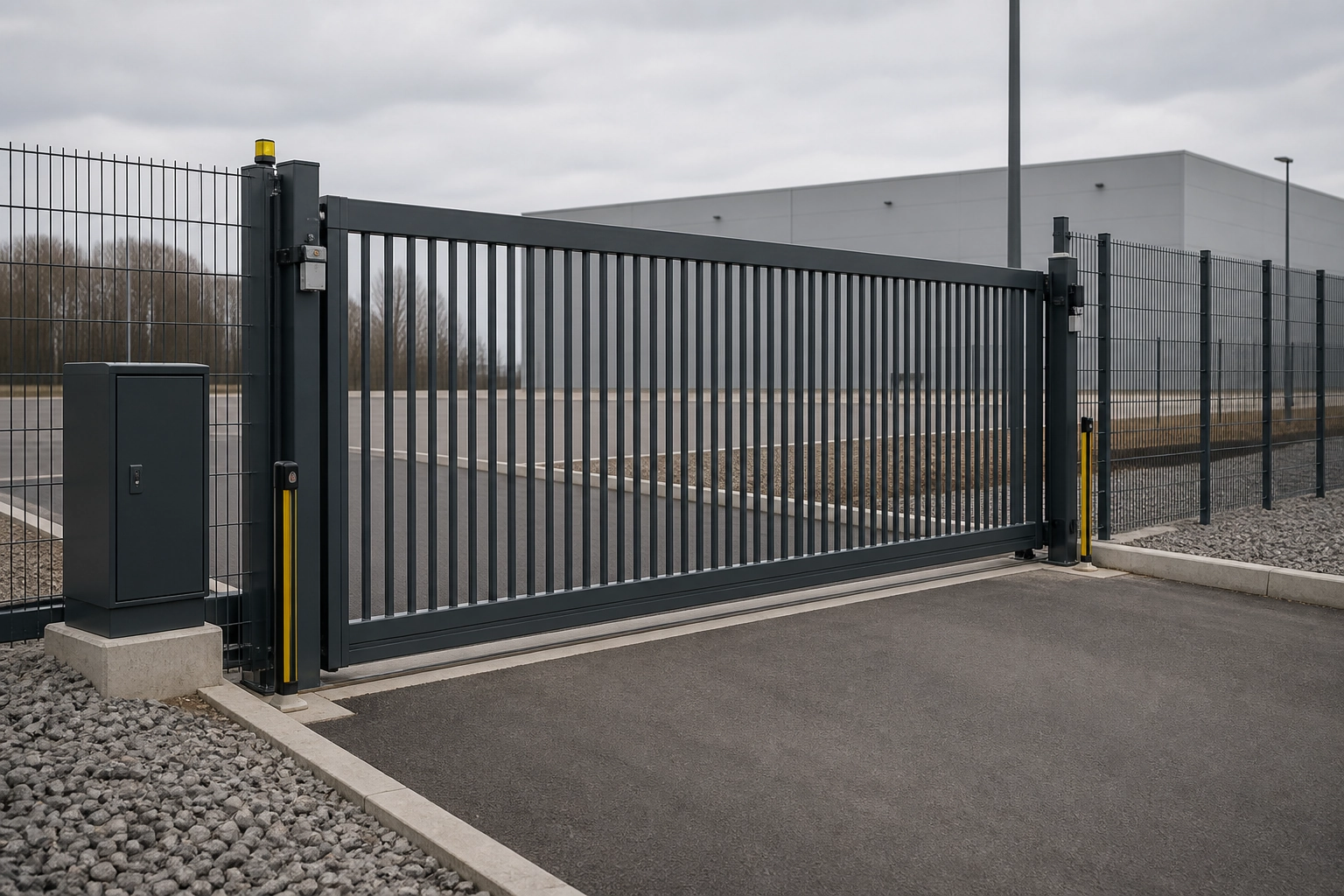

Ворота закрывают периметр, болларды и блокираторы создают противотаранный рубеж, ограждения исключают объезд контролируемой полосы. Это разные функции, и заменять одно другим нельзя.
- Проектная проверка
- Класс угрозы, энергия удара, фундамент, дренаж, отопление, время цикла, пожарное и ручное управление.
- Ограничение расчёта
- Противотаранный рубеж нельзя подбирать только по ширине проезда — требуется отдельный раздел проекта.
C / идентификация
Кто въезжает и чем подтверждает право
C.01
Камера CShark — SPC / DSPC

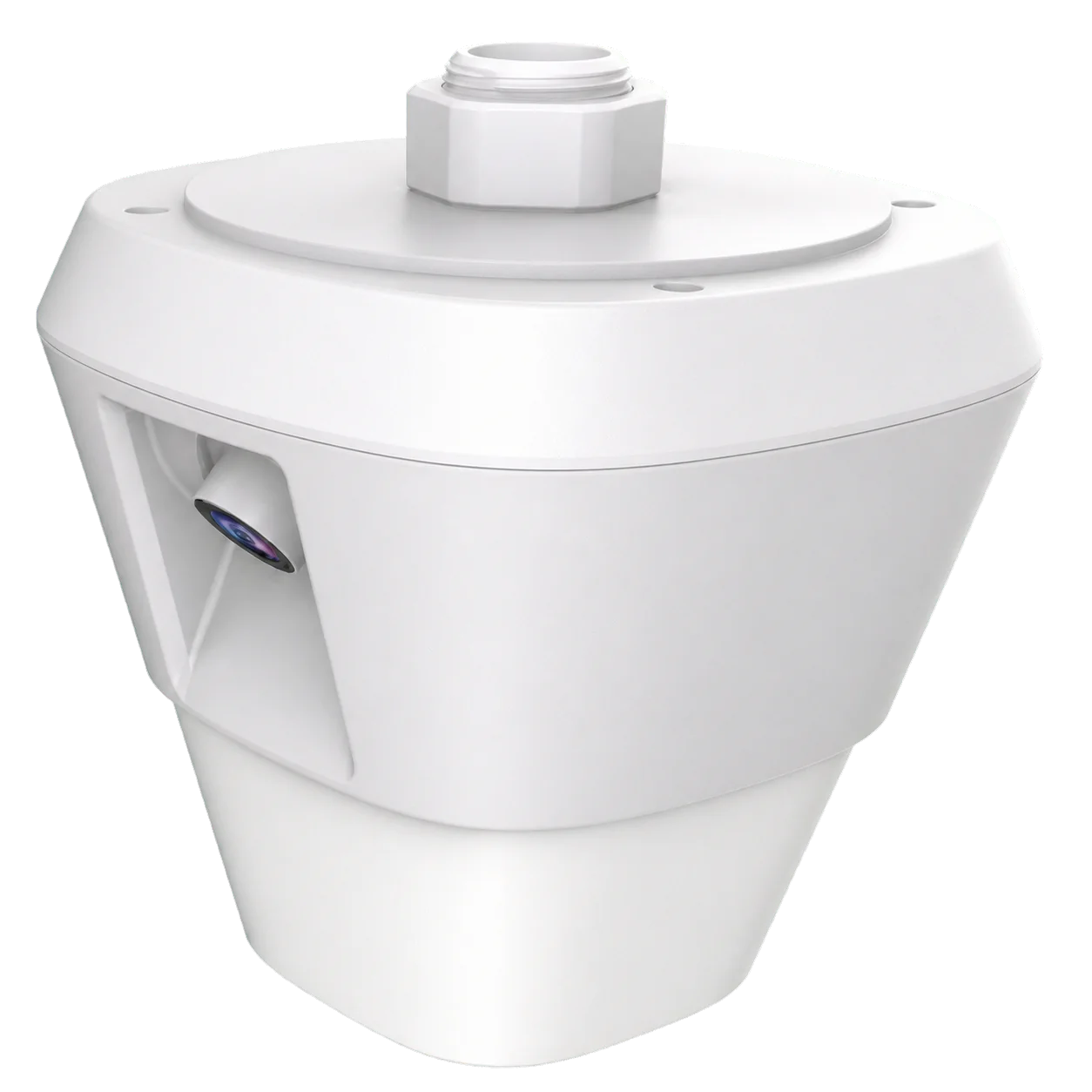

Устанавливается над центральной осью проезда и формирует подтверждённое состояние парковочных мест. Камера определяет занятость, распознаёт автомобиль и ГРЗ, сохраняет кадр и связывает машину с конкретным местом в цифровой карте CShark.
- SPC / DSPC
- SPC с одним объективом контролирует до трёх мест одного ряда. DSPC с двумя противоположно направленными объективами — до шести мест в двух рядах по сторонам проезда.
- Видеоаналитика
- Свободно или занято, ГРЗ и характеристики автомобиля, положение относительно разметки, препятствие или забытый предмет, время и достоверность наблюдения.
- Реакция CShark
- Обновляет карту и счётчики, меняет табло и встроенную цветовую индикацию, сохраняет историю, помогает найти автомобиль и передаёт событие оператору.
- Проектирование
- Количество, модель, оптика и точки установки определяются расчётом геометрии; заявленные функции подтверждаются настройкой и приёмочными испытаниями на объекте.
C.02
Билет: магнитная полоса, штрихкод или QR
Переносит идентификатор сессии между въездом, кассой, вложенными зонами и выездом. Магнитная полоса позволяет перезаписывать состояние на этапах маршрута; штрихкод проще и дешевле; QR может жить на бумаге или экране телефона.
- Особенно полезен
- При разовых посетителях, слабом распознавании ГРЗ, вложенных зонах и требовании автономной проверки.
- Расходный материал
- Поставляем бумагу любой требуемой плотности и толщины, с магнитной полосой или без неё, после проверки принтера и тракта подачи.
C.03–C.06
Карты, QR-пропуска, UHF-метки и мобильная идентификация
Используются для сотрудников, арендаторов, жителей, перевозчиков и заранее зарегистрированных гостей. UHF обеспечивает дальнее чтение, карта удобна как корпоративный идентификатор, QR — как быстро выдаваемый гостевой пропуск.
- Правило
- Идентификатор не должен быть единственным источником полномочий: права, зоны, расписание и anti-passback проверяет система.
- Для логистики
- Автомобиль, прицеп, контейнер, водитель и заявка могут иметь разные идентификаторы, объединённые в один визит.
D / оплата
Тариф, деньги и право на выезд
D.01
Автоматическая касса
Находит сессию по билету или ГРЗ, рассчитывает тариф, принимает оплату и выдаёт право на выезд в пределах льготного времени. Может быть безналичной или принимать наличные.
- Количество
- Определяют по пиковому числу оплат, времени операции, маршрутам пешеходов и допустимой очереди — не только по числу мест.
- Зависимости
- Эквайринг, фискализация, сервер тарифов, связь с оператором, бумага чеков, инкассация и ИБП.
D.02
Ручная касса, терминал на выезде и онлайн-оплата
Ручная касса обрабатывает исключения и сложные льготы; оплата на выезде удобна для малого потока; сайт, приложение или QR сокращают очередь у автоматов.
- Комбинируются
- На крупном объекте каналы оплаты резервируют друг друга и сводятся в одну финансовую сессию.
- Важно
- Оплата не равна открытию: выезд разрешается после проверки зоны, последовательности событий и льготного интервала.
E / безопасность
Датчики, связь и контроль исключений
E.01–E.04
Индукционные петли, радары, фотоэлементы и светофоры
Петля определяет наличие металлического объекта, радар — движение и расстояние, фотоэлемент контролирует пересечение луча, светофор даёт водителю однозначную команду.
- Петля перед барьером
- Запускает сценарий только при наличии автомобиля.
- Петля под стрелой
- Не даёт опустить барьер на машину и подтверждает прохождение.
- После барьера
- Завершает событие, включает anti-passback и готовит полосу к следующему ТС.
E.05
Переговорное устройство и вызов оператора
Остаётся обязательным каналом исключений даже на полностью автоматической полосе: потерянный билет, нечитаемый номер, гость без QR, неисправность или экстренная ситуация.
- Может быть отдельно
- Да. В ticketless-системе устанавливают компактную стойку без принтера — только экран/кнопку, динамик, микрофон и при необходимости считыватель.
- Зависимости
- SIP/диспетчерская связь, видео с полосы, запись разговора, контроль времени реакции.
E.06–E.09
Высотомер, досмотр днища, весы и ИДК
Высотомер отправляет грузовой транспорт по подходящему маршруту; UVSS сохраняет изображение днища; весы фиксируют массу; инспекционно-досмотровый комплекс контролирует содержимое в сценариях повышенной безопасности.
- Для логистики
- Результат контроля должен быть связан с тягачом, прицепом, контейнером, водителем и заявкой, а не храниться в отдельной системе без контекста.
- Отдельное проектирование
- Дорожная подготовка, радиационная и промышленная безопасность, зоны ожидания и действия при тревоге.
F / пространство
Свободные места, маршрут и дополнительная инфраструктура
F.01
Контроль мест и парковочная навигация

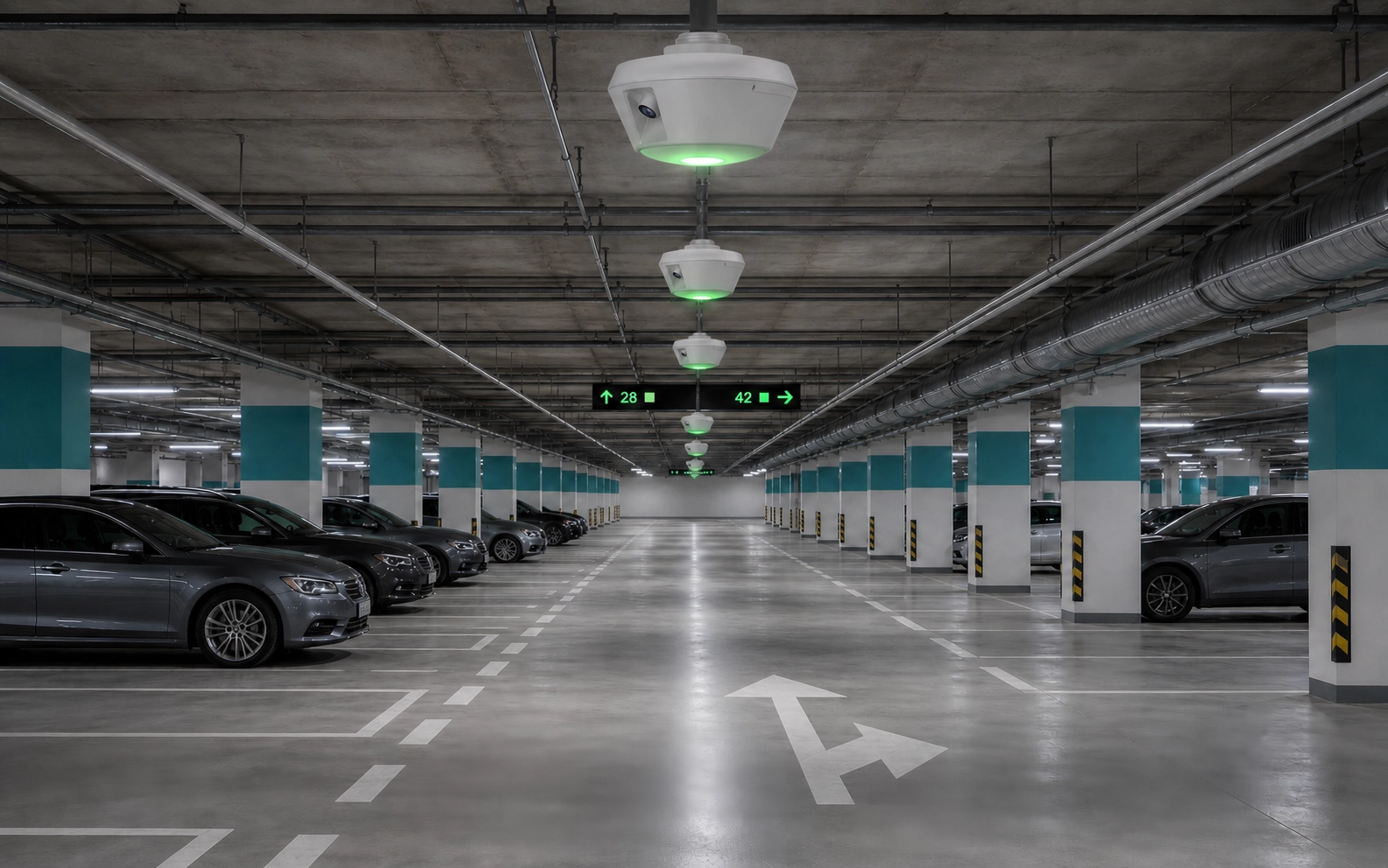

В CShark камеры устанавливаются над центральной осью проезда: SPC контролирует до трёх мест в одном ряду, DSPC — до шести мест в двух противоположных рядах. Камера определяет занятость, распознаёт автомобиль, а встроенная нижняя подсветка показывает состояние зоны прямо в проезде.
- Архитектура CShark
- Центральные камеры SPC/DSPC, направляющие табло в точках выбора маршрута, единая модель мест, зон и событий.
- Зависимости
- Калибровка зон обзора, питание и сеть, табло, правила для МГН, EV и резервных мест.
F.02–F.05
Табло, зарядные станции, связь с лифтами и роботизированная парковка
Информационные табло распределяют поток; зарядка добавляет энергетическую и платёжную сессию; лифты и автоматические системы хранения превращают въезд в управляемую очередь выдачи автомобиля.
- Единая логика
- Права, место, парковочная оплата, зарядная сессия и выдача автомобиля должны иметь общие правила и идентификаторы.
- Не только API
- Нужны режимы при отказе, приоритеты, ручное управление, диспетчеризация и безопасная эвакуация.
Следующий шаг
Соберите исходную схему объекта за несколько минут
Укажите полосы, режим идентификации, оплату и безопасность. Конфигуратор покажет минимальные зависимости, построит предварительную схему и сформирует ориентировочную спецификацию без выдуманной цены.
Открыть конфигураторРезультат — основа для разговора с инженером, а не рабочий проект.
